TP-03噴霧、灌溉、放風一體化物聯網智能控制模塊使用說明

一、規格

輸入電源（適配器）：AC 220V ±10%

輸入功率：

通訊方式：WIFI  2.4G

天 線：   外置

輸出：

風機繼電器

水簾繼電器

卷簾開繼電器

卷簾關繼電器

檢測數據單位：

溫度（℃）

濕度（%）

照度（LuX）

二、模塊概述：

1. 該模塊主要模式分為：

噴藥功能

灌溉功能，此功能還分為：濕度控制模式和定時模式

風口功能

三、控制設備：

1.噴藥（帶功能啟閉）

2.灌溉（帶功能啟閉）

3.風口（帶功能啟閉）

四、使用：

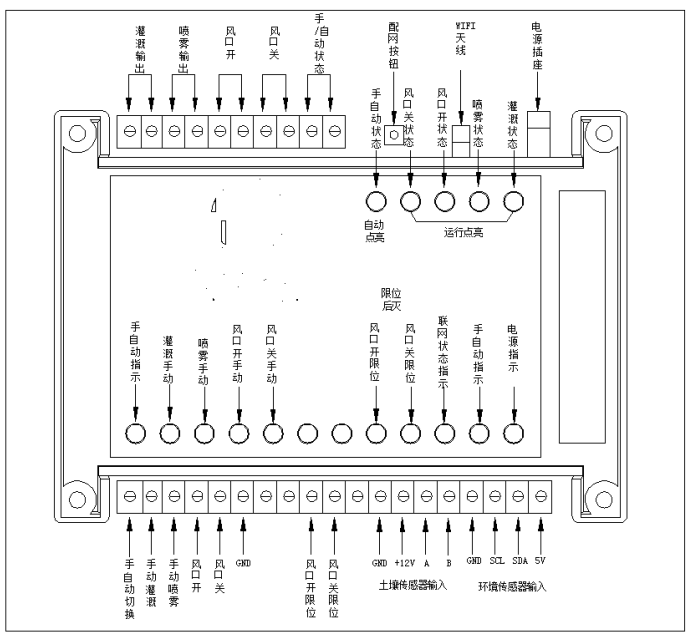

     模塊按照接線圖連接好電源、限位行程開關和對應的卷簾機或電動風口機，手機掃碼安裝App的 “田棚元帥”應用文件。按住配網按鈕5秒，配網指示燈閃爍時松開配網按鈕，通過手機App添加相應的設備。

1. 噴霧（藥）功能：

1.1.噴霧（藥）：時間設置：開： 到達開啟時間

                           關：到達關閉時間

運行條件：功能已開啟；設置的開啟時間早于關閉時間

該功能用于定時噴霧（藥），將水（藥液）提前準備好，當?shù)竭_開啟時間設置時，噴霧（藥）啟動作業，到達停止時間設置時停止作業。

2灌溉功能：

2.1濕度模式：     開：土壤實際濕度<=設置 濕度

                    關：土壤實際濕度>=設置濕度

運行條件：功能已開啟；設置的開啟濕度<關閉濕度

當土壤濕度小于系統設置開啟濕度時，灌溉功能啟動，進行灌溉操作；灌溉過程中土壤濕度大于系統關閉濕度是，灌溉停止。

2.2定時模式：時間設置     開： 到達開啟時間

                           關：到達關閉時間

運行條件：功能已開啟；設置的開啟時間早于關閉時間

定時模式下，到達灌溉設定開時間時，灌溉功能啟動，實現灌溉作業，當?shù)竭_灌溉停止時間時，灌溉功能停止，該功能受時間控制。

3.風口功能：溫度設置(環境溫度)：開：實際溫度>=設置 溫度

                                關：實際溫度<設置

運行條件：功能已開啟；設置的開啟溫度>關閉溫度；超時時間設置范圍

實際環境溫度高于設置值風口開啟溫度風口開啟，增加通風量，降低環境溫度；當環境溫度降到風口關閉設置時，風口關閉已保溫。

傳感器安裝位置：

1.溫/濕度傳感器安裝在大棚內，地面距棚中間高度位置，懸掛安裝

2.土壤濕度傳感器垂直插入土壤中，深度70mm或者埋地。如圖：
