電動機遠程控制器使用說明

• 產品特點：

電動機\水泵遠程控制器是本公司專門為方便遠程控制水泵、電動機研發(fā)的新一代遙控設備，具有適應電壓范圍寬，遙控距離遠，使用簡單，功能穩(wěn)定，控制方便的特點。

二、技術參數：

電源輸入電壓：AC350～410V。

頻率：50Hz。

控制額定負載：AC380V 7.5kW。

工作環(huán)境溫度：-15～+70℃。

工作環(huán)境濕度：RH20～95％。

最大遙控距離:空曠地帶500m左右。

    遙控器電池：23A 12V電池。

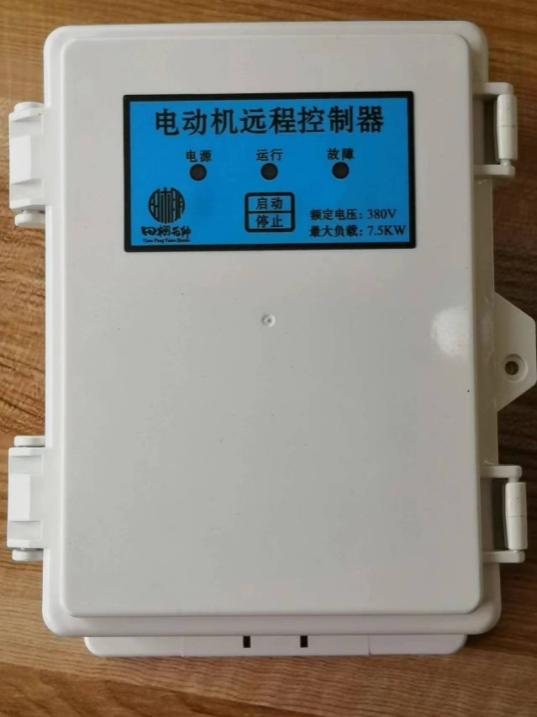

三、外觀：

四、安裝使用說明：

    1.收到產品以后，請務必先檢查外觀有無損壞，然后打開機殼，檢查內部線路有無脫落或損傷，如果有以上情況，請第一時間聯系經銷商或廠家更換。

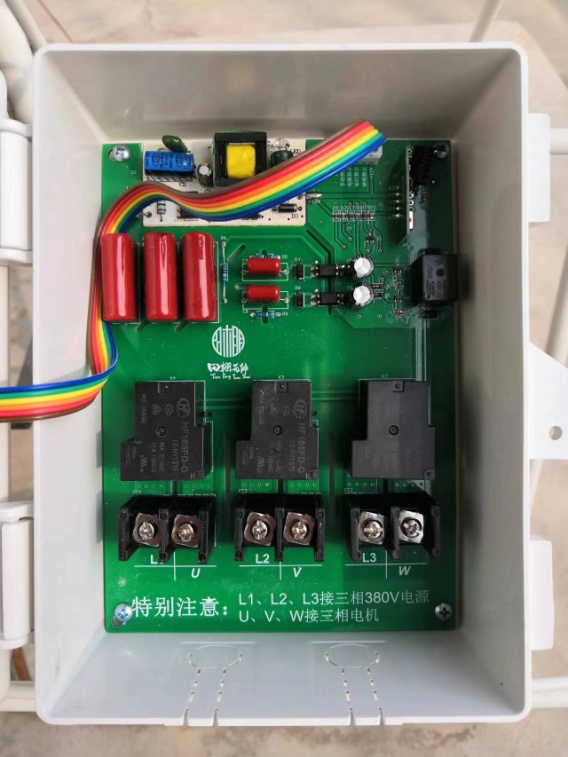

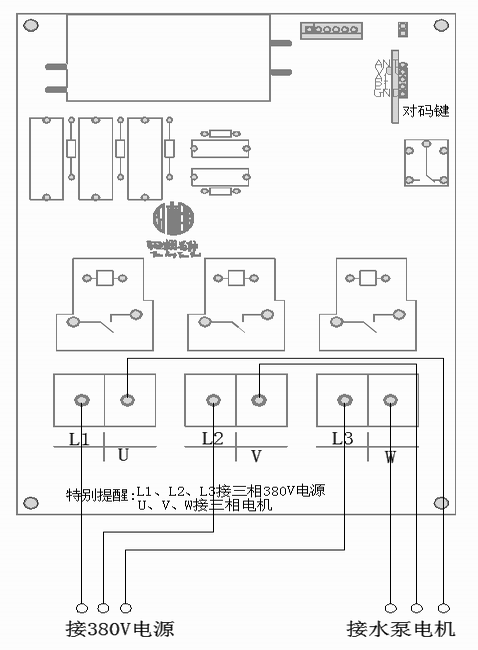

    2.接線：按照線路板上的標示接入380V三相輸入電源線，電機線。

    3.調試使用：檢查線路接入無誤，即可送電試機。

檢查水泵、電機運行方向：按“啟動/停止”鍵觀察水泵排水或電機電流是否正常，如果如果不排水或電流偏小，立即按“啟動/停止”鍵關閉電機，然后將電機的其中兩條線反接。

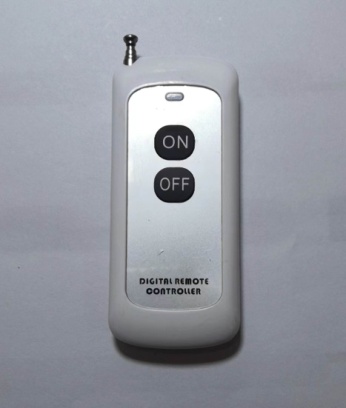

4.遙控調試：遙控器裝入電池，分別按遙控器的ON（啟動），OFF（停止），觀察水泵\電機正常啟動、停止即可，此時您的設備可以正常使用了。

五、遙控器更換配置：

按一下控制模塊上的對碼設置鍵立即松開，指示燈亮起，按遙控器第一鍵(正轉鍵)一次，燈閃一次，按遙控器第二鍵(反轉鍵)一次，燈閃一次，按遙控器第三鍵(停止停)一次，燈熄滅即可。如只學習2鍵遙控器時，則在學習完第二鍵后按對碼設置鍵一次退出學習模式即可。

六、遙控主板功能設置:

1.互鎖:遙控模塊設置鍵連按2次，指示燈閃2下。（本控制器采用互鎖模式，即正轉運行時反轉禁止啟動，反轉運行時正轉禁止啟動）

2.非鎖:遙控模塊設置鍵連按3次，指示燈閃3下。（按鍵按下運行，松開停止）

3.遙控器解綁：遙控模塊上的設置鍵快速連按三下（或長按模塊設置鍵8秒以上），指示燈快閃后熄滅即可解綁。

七、故障排除：

1.設備送電無反應，指示燈不亮：檢查線路是否有電。

2.遙控器不能遙控：檢查遙控器指示燈是否閃亮，如果不亮，檢查內部是否裝有電池，電池是否有電;如果指示燈閃亮，請重新對遙控器進行對碼配置。

3.遙控距離短：檢查電池是否電量不足。

八、注意事項：

1. 在使用以前請詳讀使用說明。
2. 本產品具備缺相保護功能，但不具備過流、過壓、欠壓保護功能，須配合電動機保護器使用避免造成電機損壞。
3. 本產品為水泵控制使用，不具備電機與電纜漏電保護功能，須在供電電路接入漏電保護器。
4. 在打開控制面板時請斷開電源?。。。。?/span>
5. 以上資料會隨本公司產品升級而更新，如有更改恕不另行通知。
