TP-01卷簾 通風 水簾一體化物聯網智能控制模塊使用說明

一、規格

輸入電源（適配器）：AC 220V ±10%

輸入功率：7W

通訊方式：WIFI  2.4G

天 線：   外置

輸出：

風機繼電器

水簾繼電器

卷簾開繼電器

卷簾關繼電器

二、模塊概述：

1. 該模塊主要模式分為：

1.1冬季模式

1.1.1溫度模式

1.2夏季模式

1.2.1溫度模式

1.2.2照度模式

     模塊模式根據所處季節更改，如當前季節是冬季，模式選擇就是“冬季模式”，所用控制設置將執行冬季模式下的狀態。夏季則選擇“夏季模式”

三、控制設備：

1.風機（帶功能啟閉）

2.卷簾（帶功能啟閉）

3.水簾（帶功能啟閉）

四、使用：

    模塊按照接線圖連接好模塊工作電源、限位行程開關和對應的卷簾機或電動風口機，手機掃碼安裝App的 “田棚元帥”應用文件。按住配網按鈕5秒，配網指示燈閃爍時松開配網按鈕，通過手機App添加相應的設備。

     控制設備使用過程中的選擇遵循XXXX（冬季或夏季）模式下XXXX（溫度或者照度）模式，根據實際控制要求設定數值。

1. 1冬季模式—溫度模式：

1.1.1風機（熱風機）：溫度設置：開：實際<=設置

                                關：實際>=設置

運行條件：功能已開啟；設置的開啟溫度<關閉溫度

風機（熱風機）開啟溫度是實際溫度低于設置溫度，環境溫度低了，需要補充溫度，風機開啟補充溫度來提高大棚環境溫度；風機（熱風機）關閉溫度，是實際溫度高于設置的溫度，既環境溫度升高了，不需要繼續補充熱量了，停止風機（熱風）補熱。能運行以上的條件必須滿足“風機”功能開啟，輸入的開啟溫度小于關閉溫度值。

1.1.2卷簾：溫度設置：開：實際<=設置

                      關：實際照度<設置照度

運行條件：其照度設置>=實際照度；功能已開啟；設置的開啟溫度<關閉溫度；超時設置時間內

卷簾（冬季是卷簾功能）開啟溫度是實際溫度低于設置溫度，環境溫度低了，需要補充溫度，開啟卷簾獲取陽光來補充溫度，開啟的前提是照度達到設定值，表明太陽光已經能夠滿足補充熱量需求。卷簾的關閉是實際照度低于設置照度值，陽光弱了 卷簾關閉棚內溫度保溫。

1.1.3水簾（熱水）：溫度設置：開：實際<=設置

                              關：實際>=設置

運行條件：功能已開啟；設置的開啟溫度<關閉溫度

水簾（熱水）是為采暖提供熱的方式，環境溫度低于設定值開啟供熱，為棚內提供熱量，當溫度達到關水簾溫度時，水簾關閉，停止供熱。

1.2夏季模式—溫度模式：

1.2.1風機：溫度設置：開：實際>=設置

                     關：實際<=設置

運行條件：功能已開啟；設置的開啟溫度>關閉溫度

    風機（冷風）風機（冷風機）開啟溫度是實際溫度高于設置溫度，環境溫度高了，需要降低環境溫度，風機（冷風機）關閉溫度，是實際溫度低于設置的溫度，既環境溫度降低了，不需要繼續通風降溫，該功能與冬季模式控制相反。能運行以上的條件必須滿足“風機”功能開啟，輸入的開啟溫度值大于關閉溫度值。

1.2.2卷簾（風口）：溫度設置：開：實際>=設置

                             關：實際<=設置

運行條件：功能已開啟；設置的開啟溫度>關閉溫度；超時設置時間內

風口（卷簾）夏季模式下的卷簾控制可以應用于風口開啟關閉，實際環境溫度高于設置值，風口開啟，增加通風量降低環境溫度，當溫度降到風口（卷簾）關閉設置時，關閉風口（卷簾）保溫。運行條件滿足功能已開啟；設置開啟溫度大于關閉溫度；在超時設置時間內。

1.2.3水簾（冷水）：溫度設置：開：實際>=設置

                              關：實際<=設置

運行條件：功能已開啟；設置的開啟溫度>關閉溫度

水簾降溫，實際溫度大于開啟設置溫度值，水簾開啟降溫，溫度值低于關閉設置值水簾關閉。

1.3夏季模式—照度模式：

1.3.1風機：溫度設置：開：實際>=設置

                     關：實際<=設置

運行條件：功能已開啟；設置的開啟溫度>關閉溫度

實際溫度高于設置溫度，風機開啟通風降溫，當溫度降到風機關設置溫度后，風機停止

1.3.2卷簾（遮陽簾）：照度設置：開：實際<=設置

                             關：實際>=設置

運行條件：功能已開啟；設置的開啟溫度<關閉溫度；超時設置時間內

遮陽簾（卷簾）該功能在夏季模式下控制遮陽簾使用，實際照度值低于開啟照度，遮陽簾（卷簾）開啟；實際照度值高于關閉照度設置時，遮陽簾（卷簾）關閉。

1.3.3水簾（冷水）：溫度設置：開：實際>=設置

                           關：實際<=設置

運行條件：功能已開啟；設置的開啟溫度>關閉溫度

水簾功能溫度設置，實際環境溫度高于水簾開啟溫度設置時，水簾開啟；當實際環境溫度低于水簾關閉溫度設置時，水簾關閉。

注意事項：

1. 控制模塊安裝在電控柜內使用，避免進水。
2. 設備距離路由器小于10M
3. 模塊電源使用隨設備配備的適配器
4. 接收控制天線外置金屬電控柜外
5. 傳感器連接線線徑大于0.5mm ²
6. 行程開關未限位狀態接常閉點

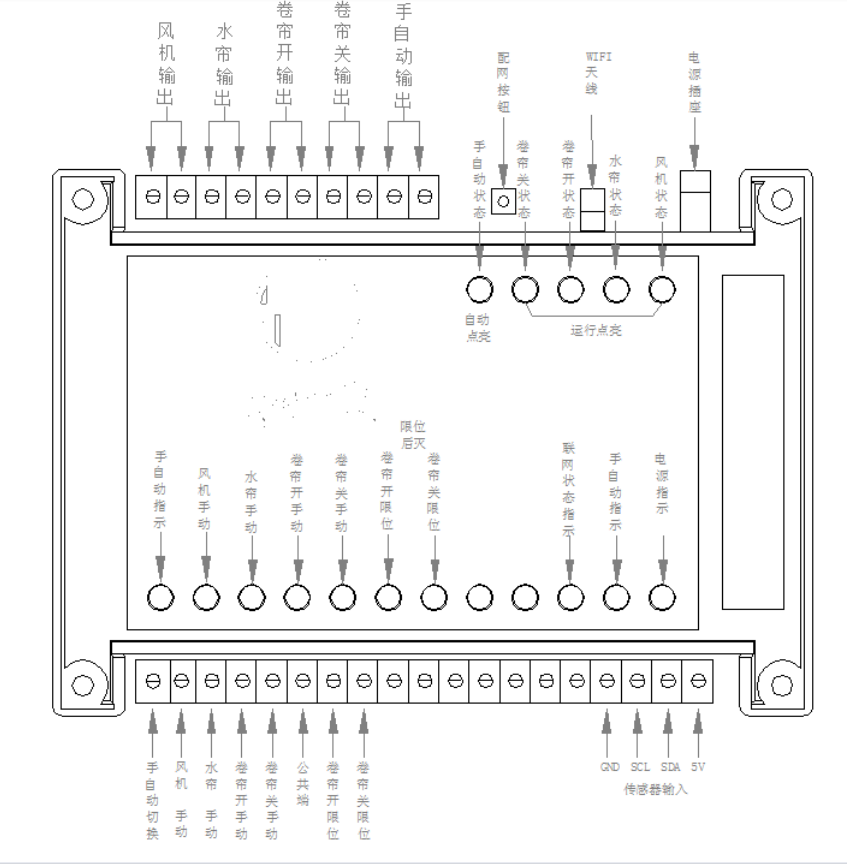

面板接線
