山東軍凱智能科技有限公司是專業從事農業自動化控制設備的開發和生產制造企業，產品應用范圍包括:農業、林業、養殖等行業;產品以其高創新技術、高可靠性、安全性，高效、節能等優良品質在國內、外擁有良好的聲譽及廣大客戶群體。
公司擁有一支專業的產品研發及技術設計團隊，憑借電力電子專業技術及其產品在各行業中的有效應用經驗反饋，并且針對不同的客戶需求快速進行產品優化設計，以滿足不同客戶的需求。
公司擁有多名國內熱能領域的專業技術人才，經驗豐厚的售后團隊，設有研發、制造、市場、質檢等多部門，組織嚴密，管理嚴謹。
一、產品規格
輸入電源：AC 220V ±10%
輸入功率：110W
放風機功率：100W（輸出電壓多選）
二、概述：
1.卷膜器智能溫控電源能驅動現有市場上主流生產的放風機，輸出電壓有DC24、DC220、AC220等多規格，安裝、接線、設置方便簡單。
2. 卷膜器智能溫控電源主要功能有：手動模式、定時模式、周期模式，實時顯示當前實際溫度數值，可以直觀了解當前實際溫度值。
3.可設置最高溫度、最低溫度報警，給種植溫度安全提供一道安全保
障。
4.設有溫度傳感故障報警，傳感器故障斷線報警提示。

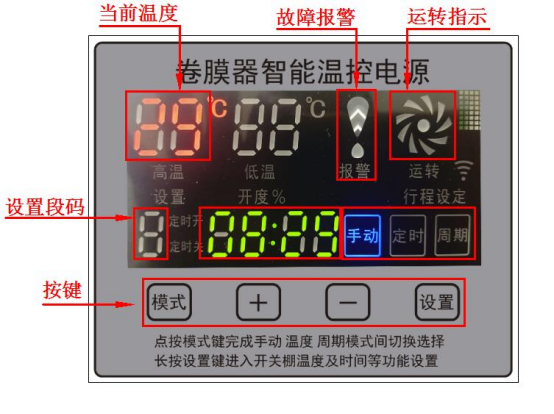

控制面板如下圖：
三、功能簡介：
1.手動模式
智能放風機電源，初次上電時默認狀態是“手動”模式，按“+”按鍵開風口；按“—”按鍵是關風口。若當前風口位置在相應的限位位置時按動對應按鍵放風口電機不運行。
2.定時模式
“定時”模式狀態時，通過設置功能（后面篇幅介紹）設置好“開啟風口時間”和“關閉風口時間”及“開啟溫度”等數值后，系統將關閉風口，等達到對應的開啟時間后風口將開啟，達到關閉時間后風口將關閉。
該模式下附帶“瞬時通風”功能，即達到開啟時間后放風口開啟（開啟幅度由“設置4”參數設置，后面介紹）相應的開度后停止，保持一定時間后再關閉風口，這是起到“排潮”作用。如果當前實際溫度高于“開啟溫度”（在“設置4”中設置數值）風口會再次開啟到相應的開啟幅度保持；當前時間達到“關閉風口時間”時風口將自動關閉。
“瞬時通風”功能可通過“設置4”來選擇“啟用”或者“停用”，這樣更靈活的根據不同種植作物靈活選擇。
注意：如果放風口在實際開啟狀態，進入“定時”模式后風口會自動關閉，達到開啟設定時間（設置2）后再自動開啟。
“定時”模式下如果“定時開”字符亮起，說明當前時間在開啟時段內，自此狀態下更改定時時間后系統不予執行，需當前時段結束（“定時關”字符亮起）后再更改時間就可生效。
3.周期模式
“周期”模式狀態時，風口的開啟或者關閉均由溫度自行控制（相關設置由“設置1”設置）；當實際溫度達到設置的“高溫”數值后放風機開啟，開啟一定幅度后停止，經過一定間隔時間后，判斷實際溫度還是高于“高溫”設置值，放風機繼續開啟一定的幅度后停止，再經過一定的判斷間隔時間，若實際溫度低于“高溫”設置則放風機保持當前開度不變；若實際溫度持續高于“高溫”設置則放風機開度繼續開啟一定幅度，直至全部開啟。
隨著溫度的下降，實際溫度低于設置的“低溫”值后，放風機關閉一定幅度后停止，經過一定間隔時間判斷后，實際溫度持續低于“低溫”設置值，放風機繼續關閉風口一定的幅度，直至風口全部關閉。
四、設置方法
1.放風口總行程（風口全關到風口全開的距離）設置方法：

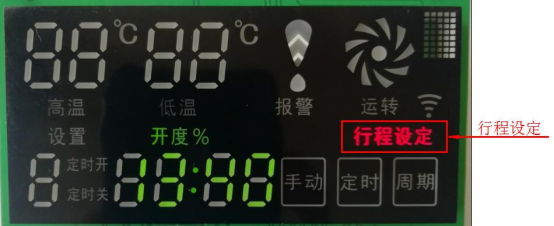

1.1在“手動”模式下，長按面板“模式”鍵3秒，“行程設定”指示閃爍，進入行程設置方式，下如圖：
1.2開/關限位未動作時：按“-”鍵，放風口關方向運行，“關限位行程”開關發出信號后，放風口關停止；再按“+”鍵，放風口開方向運行，“開限位行程”開關發出信號后，放風口開停止，此時放風口總行程設置完成。
1.3“關”行程開關已動作時（即按裝調試狀態）：先短按“-”鍵1次，再按“+”鍵，風口開方向運行，“開限位行程”開關動作后，放風口開停止，此時放風口總行程設置完成。
2.各模式下對應參數設置：

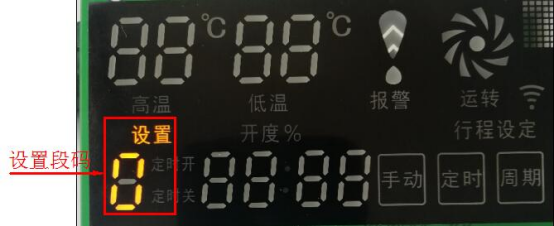

長按面板“設置”按鍵3秒，“設置”位置相應的“段碼”閃爍如下圖：
按面板“+”、“-”按鍵，段碼位置的數值會相應的遞加或遞減，選擇相應的設置后按面板“設置”按鍵確定，進入設置后，持續按“設置”按鍵來切換輸入數值位置，按“+”、“-”按鍵設置數字大小，設置完成后長按“設置”按鍵3秒退出。以下各段設置均相同。

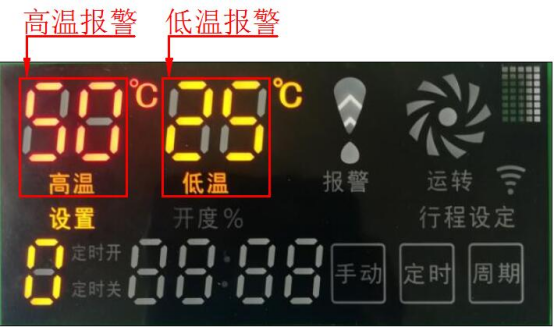

設置0：設置“高溫報警”、“低溫報警”值，實際溫度在高溫和低溫區間時無報警如下圖：
實際溫度超過設置的高溫度報警時，風口全“開”并報警輸出；實際溫度低于設置的低溫度報警時，風口全“關”并報警輸出；

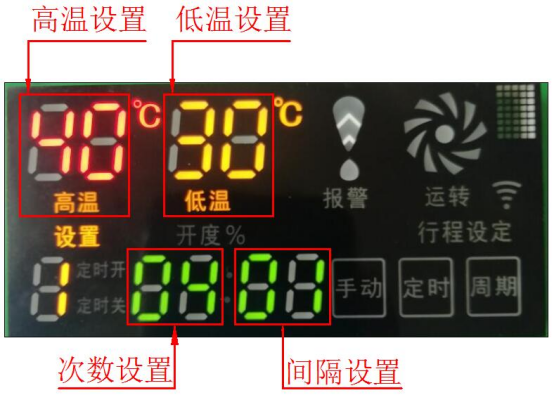

設置1：周期狀態下對應的數值設置，如下圖：
說明：
高溫設置——設置放風口開啟的溫度
低溫設置——設置放風口關閉的溫度
次數設置——設置放風口運行開啟/關閉總行程的次數，如
果總行程20分鐘，次數設置4次，放風機每次
運行的時間為20分鐘/4次=5分鐘。（即每次開啟/關閉幅度。
間隔時間——放風機每次動作后到下次動作的間隔時間，時間單位“分鐘”。
“周期”模式根據實際溫度變化，自動開啟或者關閉風口的開度大小，維持溫度基本穩定范圍內，即溫度高，風口開大（直至全開），溫度低，風口關?。ㄖ敝寥P）。
設置2：設置“定時模式”中開啟放風口時間如下圖：
時設置——設值放風口開啟小時
分設置——設值放風口開啟分鐘

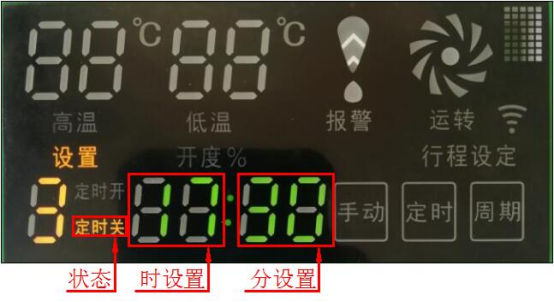

設置3：設置“定時模式”中關閉放風口時間如下圖：
時設置——設值放風口關閉小時
分設置——設值放風口關閉分鐘
注意：在“定時開”的時段內，沒到達“定時關”以前重新設定的“定時開”時間需在下一開啟周期生效！

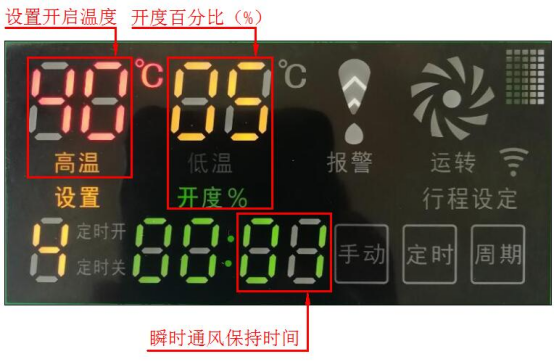

設置4：設置“定時模式”中“瞬時通風”和開啟溫度值。如圖：
設置開啟溫度——“定時”模式下，時間達到開啟時間，實際溫度也達到設置開啟溫度值放風口開啟。
開度百分比（%）——設置風口打開幅度，如當前設置5%（上如圖），表示開啟幅度是總行程的5%，如總行程20分鐘，開啟幅度就是20分鐘x5%開度=1分鐘，放風口開啟1分鐘時間的幅度。
瞬時通風保持時間——瞬時通風中放風口開啟至關閉間隔時間，（即放風口開啟保持時間）時間單位為：分鐘；如果該設置為“00”
表示“瞬時通風”功能關閉。
“定時”模式下，到達風口開啟時間后，瞬時通風功能開啟至放風開
度百分比（%）的幅度，并保持瞬時通風保持時間后，再關閉放風口，若實際溫度達到設置開啟溫度，放風口再次開啟至開度百分比（%）
的幅度，到達定時關閉時間后放風口關閉。

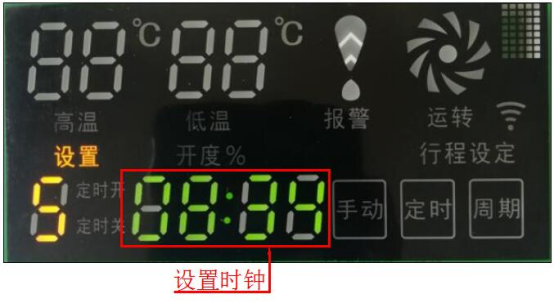

設置5：設置系統時鐘時間。
報警說明：
|
報警信息 |
報警內容 |
報警處理 |
|
E1 |
高溫報警 |
降低實際溫度或者提高高溫設置溫度 |
|
E2 |
低溫報警 |
提高實際溫度或者降低低溫設置溫度 |
|
E3 |
定時開/關時間相同 |
修改定時開/關時間 |
|
E4 |
溫度探頭故障 |
更換溫度傳感器 |
1.為了方便安裝裝調試，增設點動開/關風口功能，“手動”模式狀態，長按“+”風口開運行；長按“—”風口關運行。到限位開關動作均停止運行（該功能僅用于安裝調試）
2.“設置”狀態下長按“模式”鍵恢復出廠設置（恢復出廠設置后所有數值需重新設置）
五、接線圖：
放風口電機接線圖：（注意：開限位/關限位接常閉觸點，斷線限位）

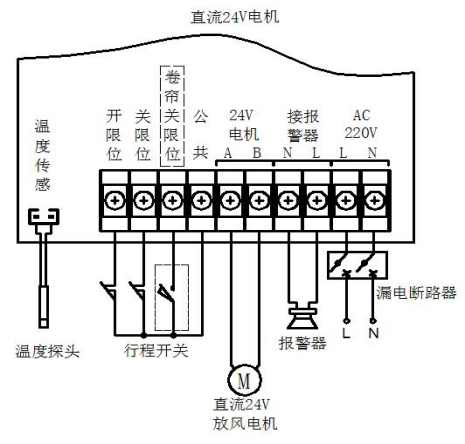

5.1.直流24V放風機電機接線見下圖：

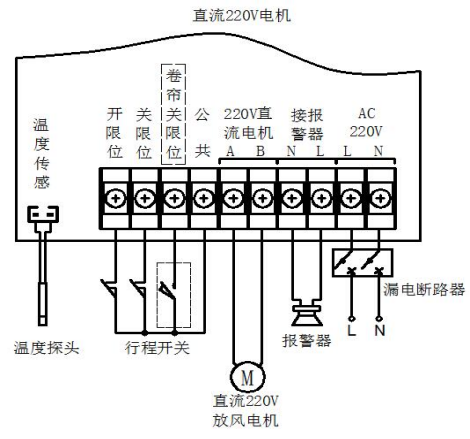

5.2.直流220V放風口電機接線見下圖：

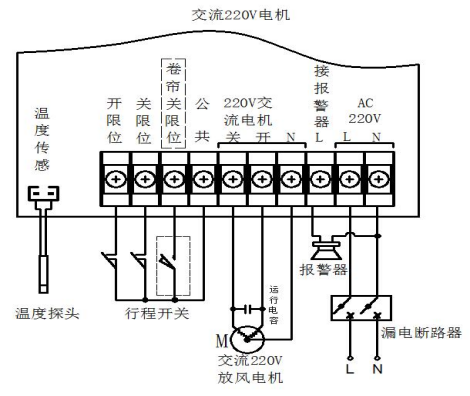

5.3.交流220V放風口電機接線見下圖：
注：接線圖中“卷簾關限位”根據實際狀況選擇安裝，如不安裝必
與“公共”端短接，否則不運行。
正確安裝開/關限位行程開關安裝位置，保證限位動作可靠。
本說明書如有任何印刷錯漏或內容上的誤解，本公司保留最終解釋權。
另：產品如有技術改動，將編入新版的說明書中，恕不另行通知；產品外觀、顏色如有改動，以實樣為準。
山東軍凱智能科技有限公司
2.2版本2023.05月
